[讨论] 【deep♂dark♂fantasy】E5V3在华擎主板上逆袭的补充教程

[复制链接]
发表于 2017-3-22 11:22:22 | 显示全部楼层 |阅读模式
本帖最后由 saiz 于 2017-3-22 18:07 编辑

也就昨天下午才知道E5可以用早期bios微码的bug提升睿频频率,晚上折腾了一晚,最终成功小幅超频,网上的教程有那么一点简略而坑,特此写个流程的补充说明
教程原帖:https://www.chiphell.com/thread-1716147-1-1.html

手动改HEX啊什么的比较危险,华硕跟EVGA的MATX X99都是单BIOS芯片。。。吧,刷坏了挺麻烦的不建议这么干。华硕近期有直接刷BIOS解锁的,官方也有可能出这种BIOS,请WS系列主板用户关注一下,实际操作么等图吧CHH党员们都趟过地雷再说吧。


好了进入正题,本帖力图详细描述华擎主板上实现鸡血补丁的每一个步骤。


======首先,必须确定系统是UEFI引导的,亦即系统盘分区里有一个100mb的EFI启动分区========

1.下载xiaofeng102365大神已经修改完毕的华擎BIOS:http://pan.baidu.com/s/1i4N80mD 密码:8ksg
   请注意只要下载对应的InstantFlash文件夹下.50BIOS文件即可


2.下载工具包1:https://pan.baidu.com/s/1mhD4X4k
   下载工具包2:http://pan.baidu.com/s/1nv2nS2P

3.准备一个FAT32格式的U盘。我知道本论坛有不少E5党用U盘跑linux。。。那个不可以,必须是完整的空的分区,没有其它引导选项来添乱。

4.将步骤2的工【工具包2】解压,“解压此压缩包到空U盘的根目录”下的文件放到U盘/储存卡根目录

QQ图片20170322102441.png 也就是如图所示这几个选中的文件

5.把步骤1的BIOS文件也放进去。大神的共享里有windows下刷BIOS的一个文件夹,据说带SLIC而且特地强调不能bios里刷,经我的测试,首先并没有SLIC=。= 其次win刷似乎没有用,而且开机进BIOS用华擎的InstantFlash刷那个专门给win刷的BIOS并没有问题,正常刷进去并且起效了,虽然还是没有SLIC。结论:直接刷那个InstantFlash文件夹下的文件即可。

6.重启F6,U盘刷BIOS

7.刷完重启F11选择UEFI USB驱动器——也就是那个U盘

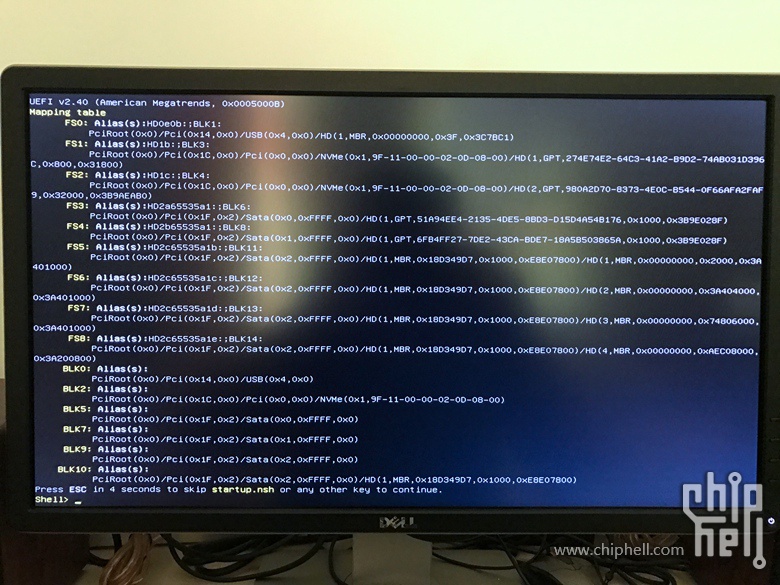

  启动后是这样的
https://www.chiphell.com/data/at ... 4i0etxjrjju4st7.jpg

U盘不一定就是fs0,请找一下带USB字样的条目,那个是你的U盘

GPT分区会看到两个【win7或win7升级】或者三个【直装win10】

不要担心怎么确定是哪个分区,因为复制的步骤带路径,分区不是那个100M的EFI,复制不进去的。

8. 输入 load fs0:\v5.efi   【根据上一步你的U盘的具体fsx来输入,下同】【USB键盘有可能打不出来:只能打;  =。=  PS2键盘就可以了。。。】

正常的话返回应该是

35 30  【也有38 30,根据cpu型号而有所不同】
v3 CPU_00 All Turbo set.
Image 'FS0:\V5.EFI' loaded @【一串地址】 -Success


9.输入 cp fs0:\v5.efi fs1:\efi\boot  【这里的fs1是GPT分区里的EFI分区,按照一开始带GPT字样的fsx试过去,一般在靠前的那个,错了就换一个再试】

正常返回
copying cp fs0:\v5.efi  -> fs1:\efi\boot\v5.efi
-[ok]

10-1.接下来就是重头戏了,加载EFI使cpu运行在老的微码上

输入 bcfg driver add 0 fs1:\efi\boot\v5.efi "随便你喜欢写什么"

正常返回

Target = 0000.
bcfg: add driver 0000 as 0

ctrl+alt+del重启,bios启动画面左上角显示v3 cpu_00 all turbo set表示成功

10-2

也可以bcfg boot add 0 fs1:\efi\boot\v5.efi "随便你喜欢写什么"

这么干,bios启动项会多一个all turbo set的选项,开机选这个可以开启超频模式,选系统盘可以按照官方正常睿频启动。

11.进BIOS关掉所有的c-state,speedstep。turbo选项当然要保持开启的。。。

开启c3的话整个U是工作在最高睿频下的,但是稍有负载撞到TDP墙就会掉回一个提高了的全核心睿频频率,而且开了这个系统不稳定,所以还是关掉为妙。

12.进系统,win7/8用户移除该更新KB3064209,win10用户重命名System32下的"mcupdate_GenuineIntel.dll" (随意给个名字就行)

13.安装步骤2工具包1下的06 VMWARE MICROCODE UPDATER

    具体步骤是解压cpumcupdate2.1,进入文件夹右键管理员运行install.bat

    默认更新微码是比较激进的27,也可以去05 MICROCODE文件夹下把0x39.dat重命名为microcode.dat拖进cpumcupdate2.1里替换。39的微码据说稳定点。

14重启进系统,这个时候你可以看到已经锁定在更高的频率了。

以我那个2686v3为例,打补丁前满负载频率2.3Ghz,打完补丁后18c36t的满负载频率提升至2.5Ghz~2.6Ghz

究其原因,TDP只有120w,2.3ghz的adia显示cpupakage 89~90w,频率提升后迅速130~140w,然后回落到120w的严格限制下

解决方案:关闭超线程——反正跑计算没卵用,适当降低电压——我是-0.060v,主板极限玩家3,供电很烂,继续降压跑fpu压力测试蓝屏。供电相数多,能稳定更大电流的主板应该可以继续降压。

折腾一番后18C 2.87Ghz跑fpu压力测试偶尔会掉落到2.7,迅速又会回去的。。。adia显示TDP刚好120w附近,基本这就是极限了。

关闭四个核心可以3.0~3.1,关闭八个核心可以全核心3.5,因为这货官方单核心睿频只有3.5所以无法继续提升。




根据以往的经验,asteroids的压力比fpu更高,跑计算能到什么频率还有待检验。


以上。
============

asteroids@home可以观测到明显的TDP上升,然而并不热

h100i工作在Quiet模式,温度跟2.3ghz开着HT跑32个任务没有特别大的区别

关闭HT在18C里跑17个任务,预计3400s上下完成480分x17。。。。。
之前正常跑是9000~10000s完成480x32。。。。囧啊,这效率上升也太夸张了吧



评分

参与人数 4基本分 +164 收起 理由
CCCP0081 + 30 辛苦了!
金鹏 + 20 赞一个!
freestman + 14 辛苦了!
Biofluid + 100 灰常好!

查看全部评分

回复

使用道具 举报

发表于 2017-3-22 12:08:12 | 显示全部楼层
这个在CHH上看到过,手上有颗2683V3配太极X99,不过装了Ubuntu。有时间再去试试。
回复

使用道具 举报

发表于 2017-3-22 14:27:28 | 显示全部楼层
horst1981 发表于 2017-3-22 12:08
这个在CHH上看到过,手上有颗2683V3配太极X99,不过装了Ubuntu。有时间再去试试。 ...


2683的话,提高20%性能和50%功耗,个人认为得不偿失。
而且今天CHH有人跟帖说兼容性很差,可能只有windows才好用,不过他是超微的双路。
回复

使用道具 举报

发表于 2017-3-22 14:33:34 | 显示全部楼层
vardrag 发表于 2017-3-22 14:27
2683的话,提高20%性能和50%功耗,个人认为得不偿失。
而且今天CHH有人跟帖说兼容性很差,可能只有window ...

我也觉得鸡肋。

我2683用了26线程跑WCG,win7下能自动睿频到2.5G。

这个估计提高不大。
回复

使用道具 举报

 楼主| 发表于 2017-3-22 14:39:27 | 显示全部楼层
horst1981 发表于 2017-3-22 14:33
我也觉得鸡肋。

我2683用了26线程跑WCG,win7下能自动睿频到2.5G。

2683可以稳定在3ghz 120w的样子,还不错啦
回复

使用道具 举报

发表于 2017-3-22 14:45:35 | 显示全部楼层
saiz 发表于 2017-3-22 14:39
2683可以稳定在3ghz 120w的样子,还不错啦

感谢提醒。
主要现在没有时间去折腾,能到3G的话可是相当好。
回复

使用道具 举报

发表于 2017-3-22 15:20:11 | 显示全部楼层
本帖最后由 vardrag 于 2017-3-22 15:21 编辑
horst1981 发表于 2017-3-22 14:45
感谢提醒。
主要现在没有时间去折腾,能到3G的话可是相当好。

2683满频就是3.0,TDP120W。默认是2.5,功耗80W左右。
家用电还是性耗比优先。
ubuntu16.04默认就是UEFI。
回复

使用道具 举报

发表于 2017-3-22 15:25:49 | 显示全部楼层
vardrag 发表于 2017-3-22 15:20
2683满频就是3.0,TDP120W。默认是2.5,功耗80W左右。
家用电还是性耗比优先。
ubuntu16.04默认就是UEFI。 ...

我的2683没见过3.0,不过我基本都是28个线程在用,26个WCG,剩2个供显卡,从AIDA和CPUZ看都是到2.0到2.5。
是不是要关掉HT才能到3.0?
回复

使用道具 举报

发表于 2017-3-22 15:29:40 | 显示全部楼层
本帖最后由 vardrag 于 2017-3-22 15:31 编辑
horst1981 发表于 2017-3-22 15:25
我的2683没见过3.0,不过我基本都是28个线程在用,26个WCG,剩2个供显卡,从AIDA和CPUZ看都是到2.0到2.5 ...

3.0是最高睿频,默认状态满载是看不到的,打了鸡血之后就有了。
挨打64要看CPUID,里面会有几核多少倍频,好像是2核才是3.0.
回复

使用道具 举报

发表于 2017-3-22 19:50:33 | 显示全部楼层
看见标题就进来了。。
楼上好多服务器dalao)
回复

使用道具 举报

发表于 2017-3-22 20:03:57 | 显示全部楼层
JS已经闻风而动,E5V3纷纷涨价。
回复

使用道具 举报

发表于 2017-3-22 21:00:27 | 显示全部楼层
freestman 发表于 2017-3-22 21:03
JS已经闻风而动,E5V3纷纷涨价。

让他们涨去吧,我反正是要等正式版的Naples~
回复

使用道具 举报

发表于 2017-3-22 21:09:00 | 显示全部楼层
vincentdark 发表于 2017-3-22 21:00
让他们涨去吧,我反正是要等正式版的Naples~

当期的服务器CPU价格恐怕会比较烫手。
回复

使用道具 举报

发表于 2017-3-23 00:53:19 | 显示全部楼层
好像很厉害的样子,没有CHH的账号,是否是只支持华擎的板子和E5V3系列?原文有点模糊,感觉好像其他板子也可以的样子。
回复

使用道具 举报

发表于 2017-3-23 02:52:27 | 显示全部楼层
freestman 发表于 2017-3-22 22:09
当期的服务器CPU价格恐怕会比较烫手。

确实会烫手,但是amd现在服务器市场的份额连5%都不到,为了扩大市场,新U估计也很可能会像ryzen一样,跟intel相同性能的U只要intel的半价~
回复
